Deskripsyon
Semiconductor souch mezi: Apèsi sou lekòl la ak aplikasyon pou
Semiconductor souch mezi ogmante pwopriyete yo piezoresistive nan materyèl tankouSilisyòmoujèrmaniompou mezire souch. Kontrèman ak mezi tradisyonèl papye metalik yo, yo ofri siyifikativman pi wo sansiblite men vini ak komès-konpwomi nan linearite ak estabilite tanperati.
Konparezon a mezi papye metalik
| Patikilarite | Mezi semi -conducteurs | Mezi papye metalik |
|---|---|---|
| Siseptibilite | Trè wo | Ba-modere |
| Estabilite Tanperati | Pòv (mande pou konpansasyon) | Bon |
| Lineyè | Modere (linear nan gwo souch) | Eselan |
| Dire | Frajil | Gaya |
| Koute | Wo | Ba |
Karakteristik
- Segondè sansiblite: Ideyal pou detekte deformation ti (egzanp, nan aparèy MEMS oswa detèktè byomedikal).
- Miniaturizasyon: Ka fabrike nan mikroskal pou entegrasyon nan sistèm kontra enfòmèl ant (egzanp, detèktè presyon nan smartphones).
- Repons vit: Apwopriye pou segondè-frekans mezi dinamik.
- Ba konsomasyon pouvwa: Itil nan batri-opere aparèy.
Done teknik
Semiconductor souch karakteristik kalib
|
Nimewo modèl |
Syp -15 |
Syp -30 |
Syp -60 |
Syp -120 |
Syp -350 |
Syp -600 |
Syp -1000 |
|
Rezistans Gage (ω) |
15±5% |
30±5% |
60±5% |
120±5% |
350±5% |
600±5% |
1000±5% |
|
Kòd |
B,C |
B,C |
B,C |
A,B,C |
B,C |
C |
C,D |
|
batiman |
0,F2,F3,F4,F5 |
0,F2,F3,F4,F5 |
0,F2,F3,F4,F5 |
0,F2,F3,F4,F5 |
0,F2,F3,F4,F5 |
0,F2,F3,F4,F5 |
C:0,F2,F3,F4,F5 |
|
K |
100 |
100 |
120 |
A:150 |
150 |
200 |
C:200 |
|
TCR (%\/ degre) |
0.10 |
0.10 |
0.15 |
0.13 |
0.30 |
0.45 |
C:0.40 |
|
TCGF (%\/ degre) |
-0.12 |
-0.12 |
-0.18 |
A:-0.35 |
-0.35 |
-0.48 |
C:-0.48 |
|
Maksimòm aktyèl opere (MA) |
50 |
50 |
50 |
A:20 |
30 |
20 |
20 |
|
Limit souch (Mε) |
5000 |
5000 |
5000 |
5000 |
5000 |
5000 |
5000 |
Dimansyon
|
Semiconductor souch kalib (san yo pa substrate) |
|||
|
Kòd |
konfigirasyon |
Gwosè (mm) |
Rezistans gage |
|
A |
|
1.27×0.22×(0.020~0.030) |
15Ω,30Ω,60Ω,120Ω |
|
B |
|
3.8×0.22×(0.020~0.030) |
15Ω,30Ω,60Ω,120Ω,350Ω |
|
C |
 |
4.7×0.22×0.02 |
15Ω,30Ω,60Ω,120Ω,350Ω,600Ω,1000Ω |
|
D |
|
6×0.22×0.02 |
1000Ω |
|
① Longè fil kwiv la nan semi -conducteurs souch Gage (san yo pa substrate) se pi kout pase 6mm; |
|||

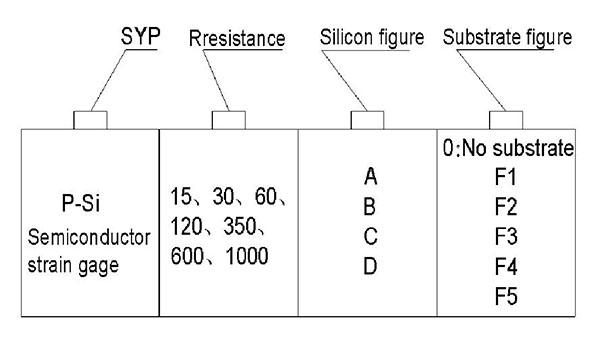

Egzanp: SYP 1000 C F3
Eksplike: P-Si semi-conducteurs souch Gage
Rezistans: 1000Ω;
K: 200;
Silisyòm: 4.7 × 0. 22 × 0. 02;
Gwosè substrate: 7 × 4.
Aplikasyon:
- Konpansasyon linear nan Capteur FOIL
- Machin aviyasyon bato pon
- Capteur presyon mikwo
Remak:Si gen lòt kondisyon oswa gwosè a nan substra a oswa teren an Silisyòm dwe espesifye nan kontra a
